Installation intérieure

Lorsque les câbles de fibre optique et les MicroCable acheminés à travers des voies en PEHD – permettant des déplacements, des ajouts et des modifications (DAM) – dans des espaces de vie, le conduit ou le MicroDuct devra répondre à certaines exigences d’inflammabilité dans le plénum/la colonne montante, ainsi que d’utilisation, dans ces environnements occupés.

Applications

Unités à logements multiples

Villes intelligentes

Exemple d’environnement hospitalier

Les mises à niveau sur un réseau hospitalier, qui peuvent être très perturbatrices pour les soins aux patients, utilisent des conduits pour colonne montante, pour plénum ou à faible émission de fumée et sans halogène (LSZH). Les produits FuturePath permettent d’installer aujourd’hui la fibre et de l’étendre facilement à l’avenir, ce qui limite considérablement le coût associé au remplacement ou aux mises à niveau de la fibre.

Distribution intérieure

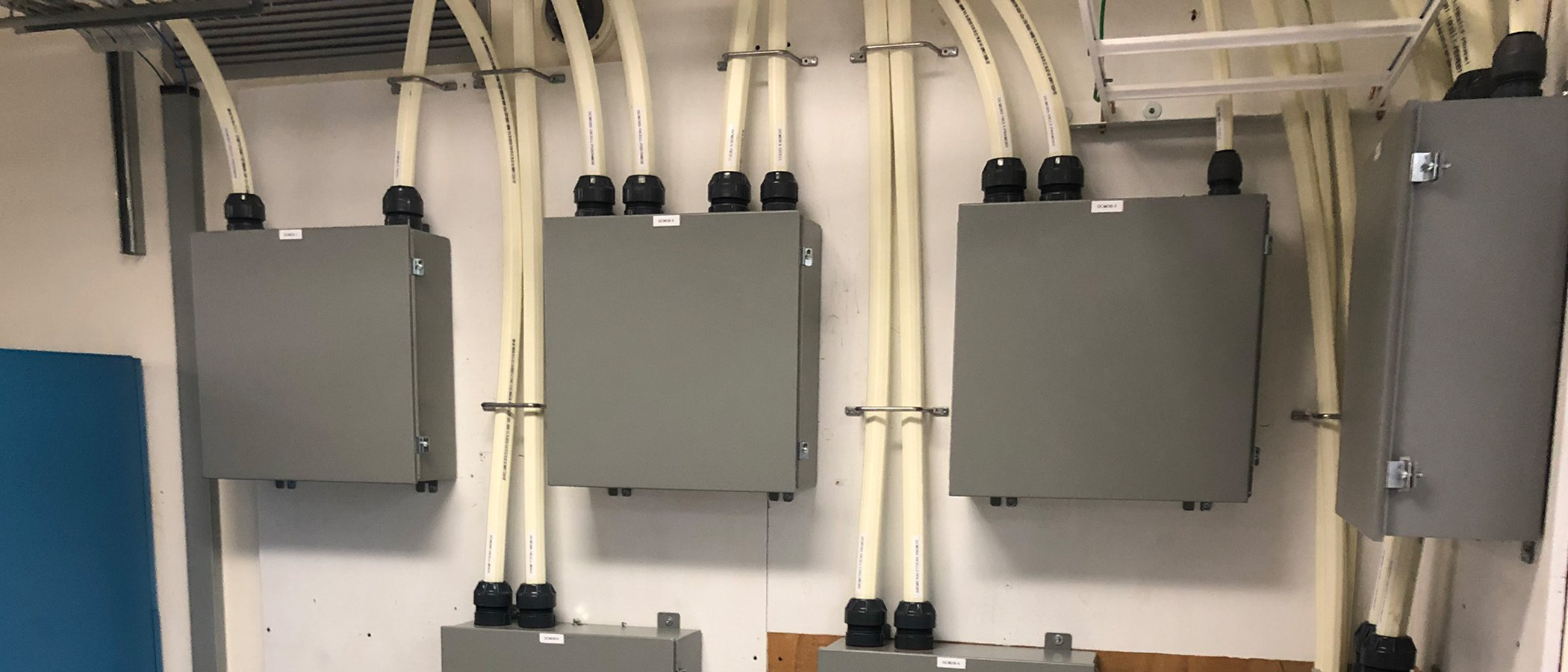

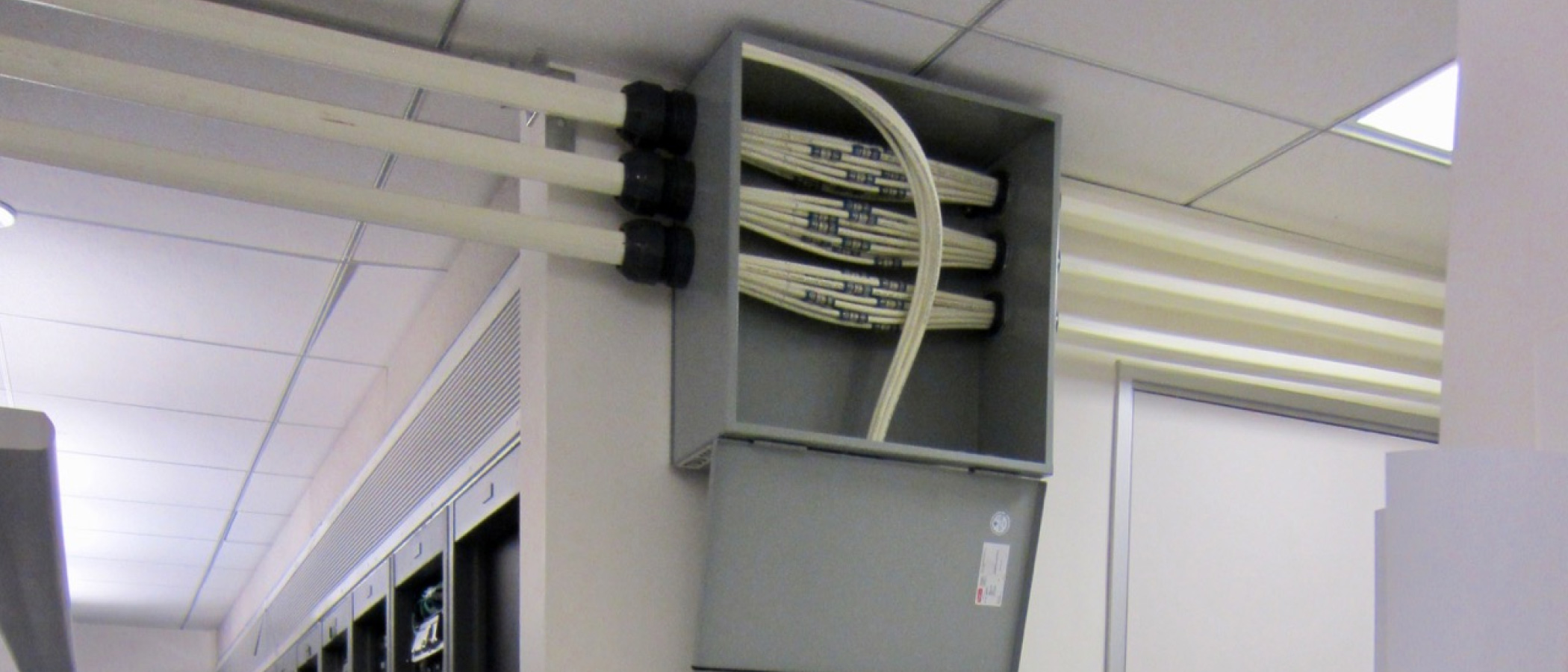

Colonne montante FuturePath entrant dans des boîtes de distribution MicroDuct. Les connecteurs avec boîtier FuturePath fournissent un point d’entrée sécurisé.

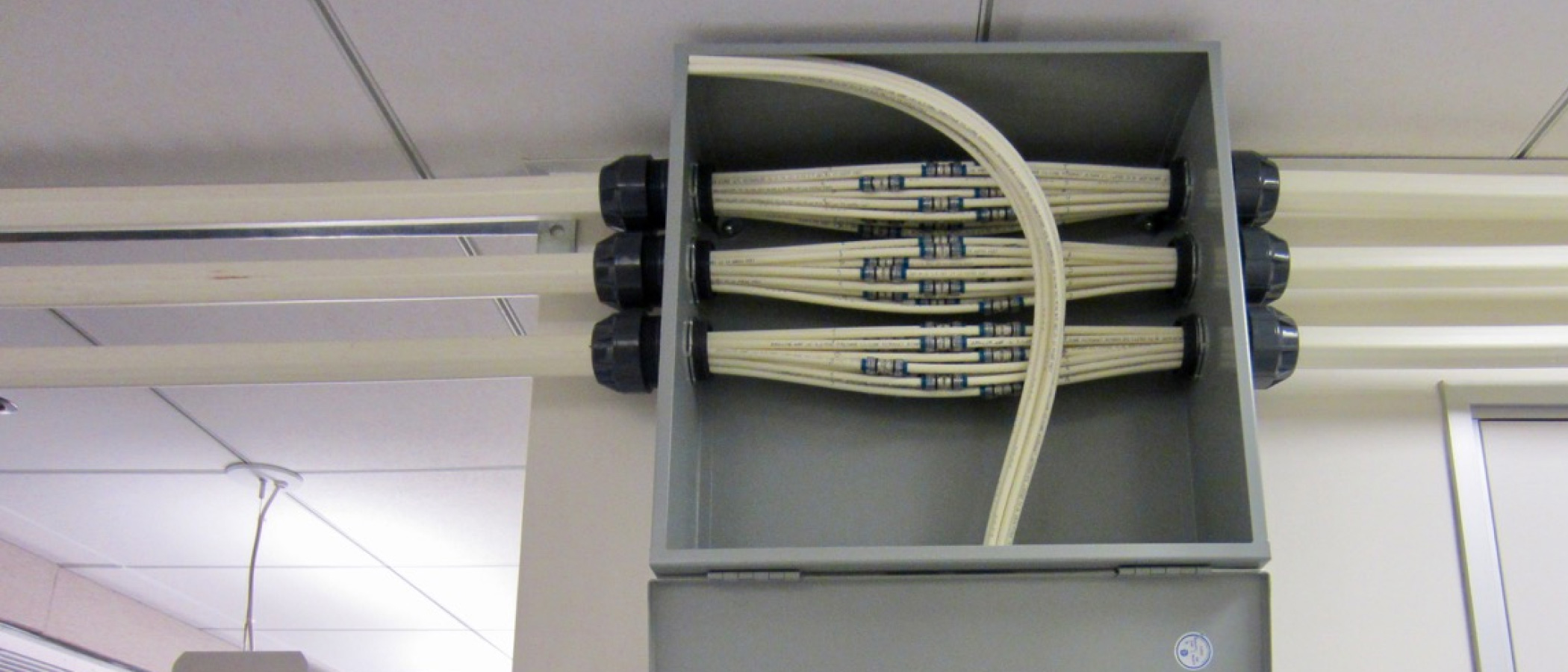

Boîtes de distribution

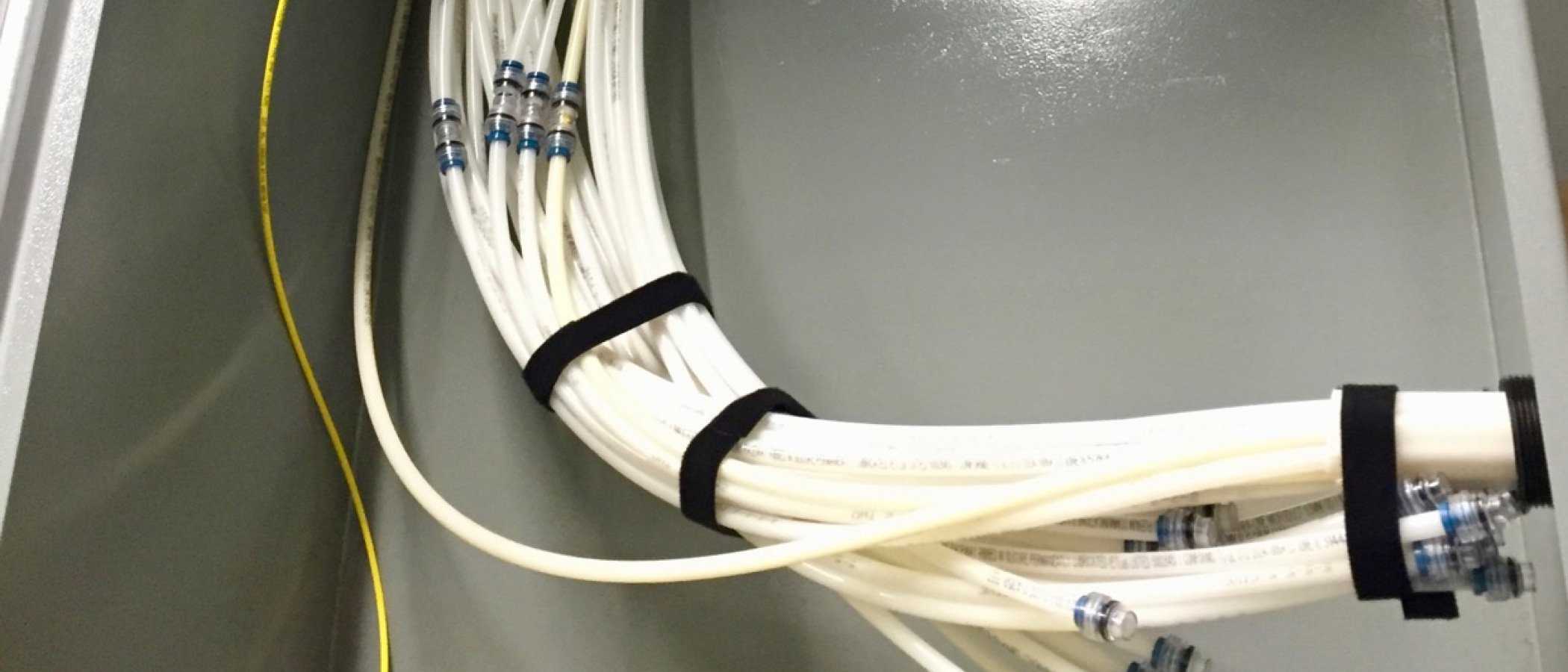

Les boîtes de distribution MicroDuct offrent un point d’accès pour acheminer et rediriger la fibre selon les besoins. Les boîtiers FuturePath sont signés pour assurer l’étanchéité de la configuration FuturePath. Lors de la connexion des MicroDucts dans des configurations FuturePath, échelonnez les coupleurs pour réduire l’encombrement.

Transitions

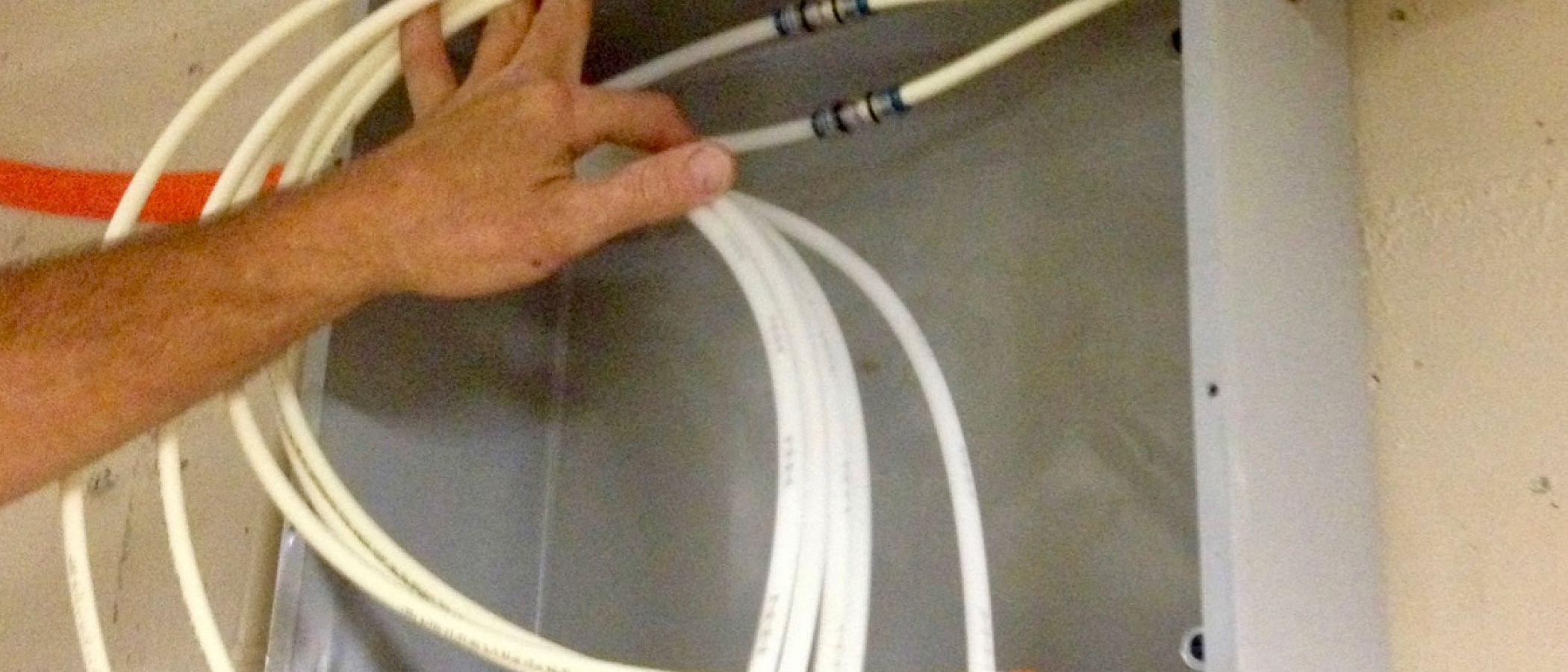

Il est facile de passer d’une colonne montante à un plénum en couplant simplement les MicroDuct dans le boîtier. Les câbles de fibre peuvent facilement être introduits par jet d’air de bout en bout sans épissure.

Introduction par jet d’air de MicroFiber

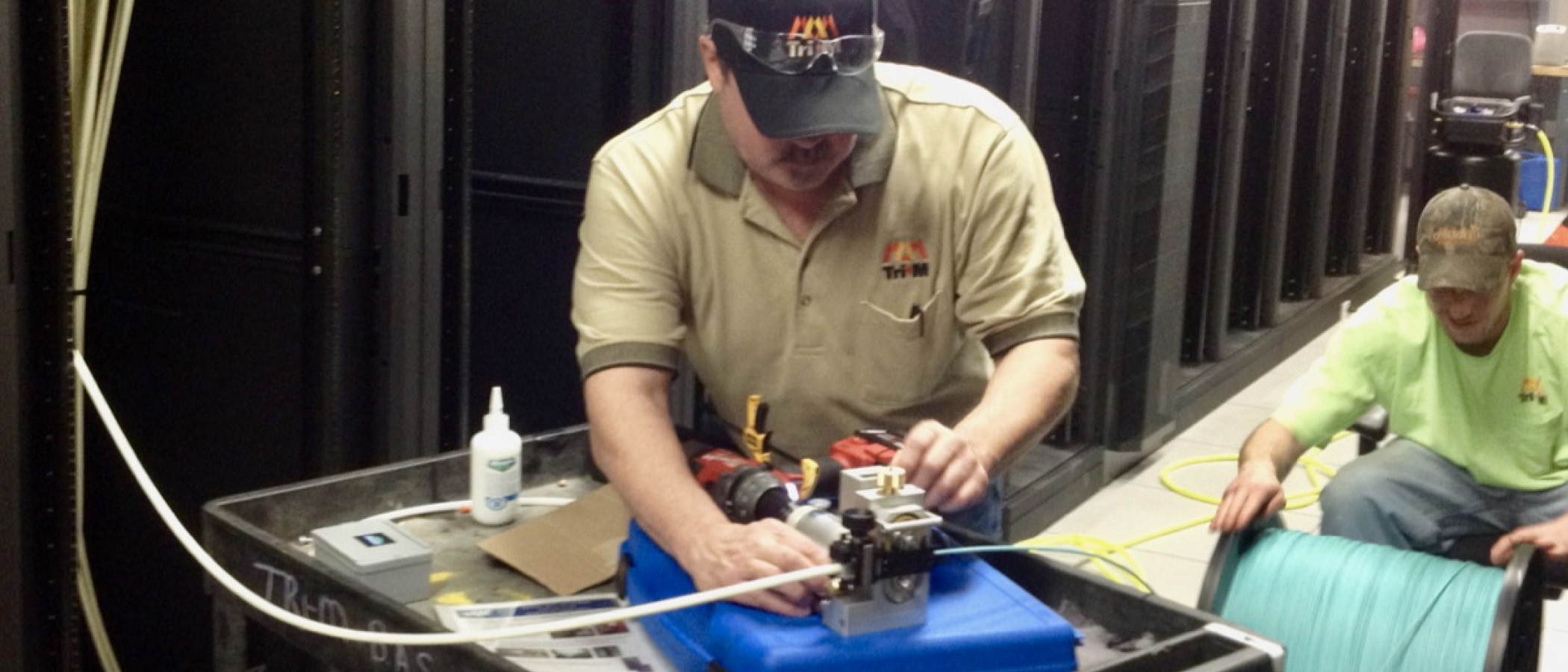

Le câble de fibre peut facilement être introduit par jet d’air dans la voie du MicroDuct par « jet » ou « assistance à l’air ». Dans certains cas, le jet peut être « alimenté » par une perceuse sans fil.

Préparation du MicroCable

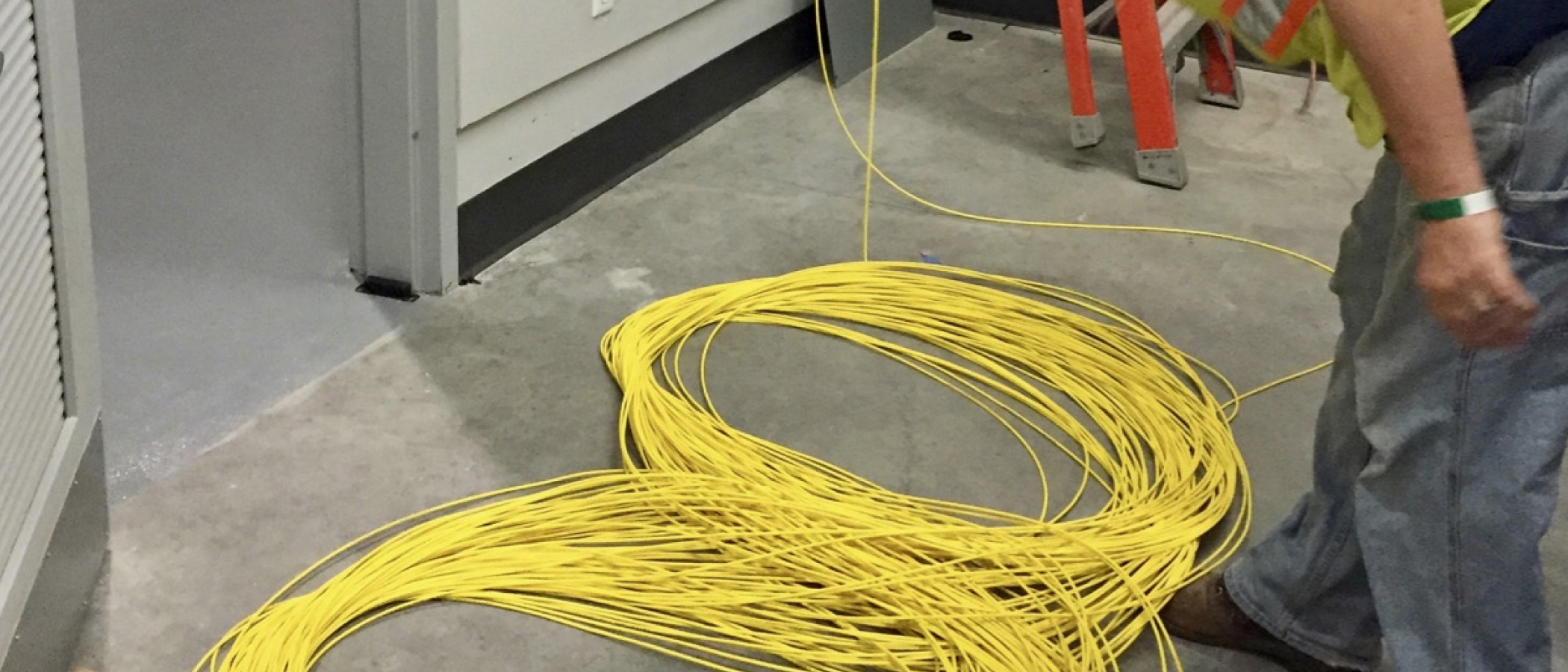

Le MicroCable peut être placé dans un modèle « Figure-8 » pour faciliter le placement

Acheminement

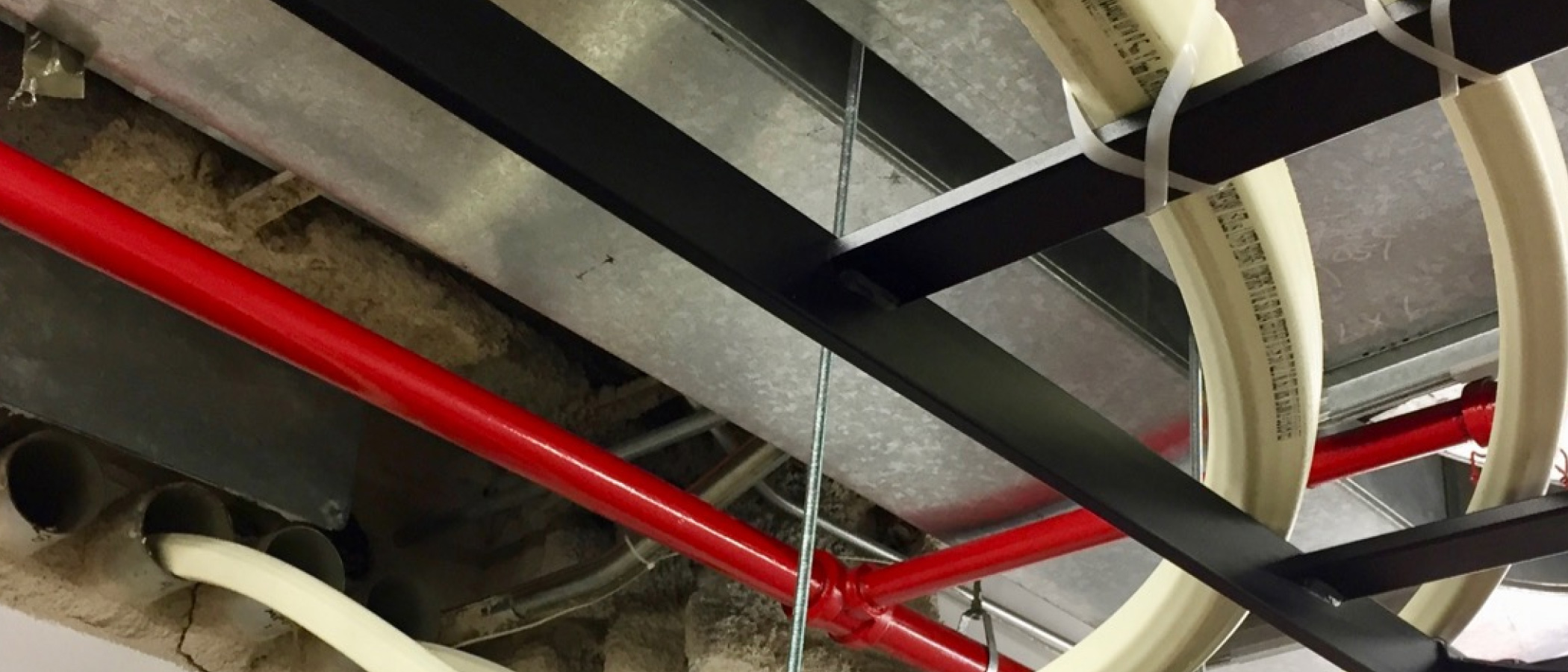

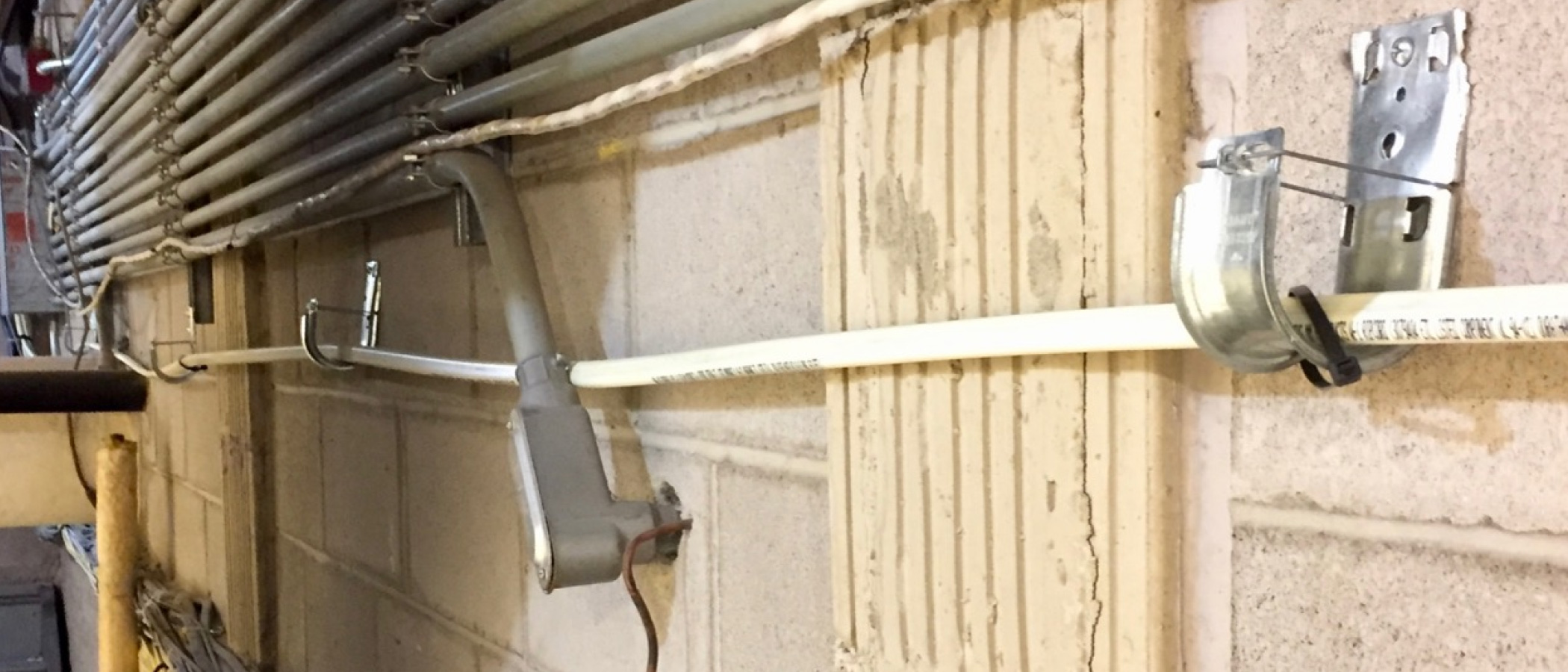

MicroDuct pour colonne montante fixé au mur.

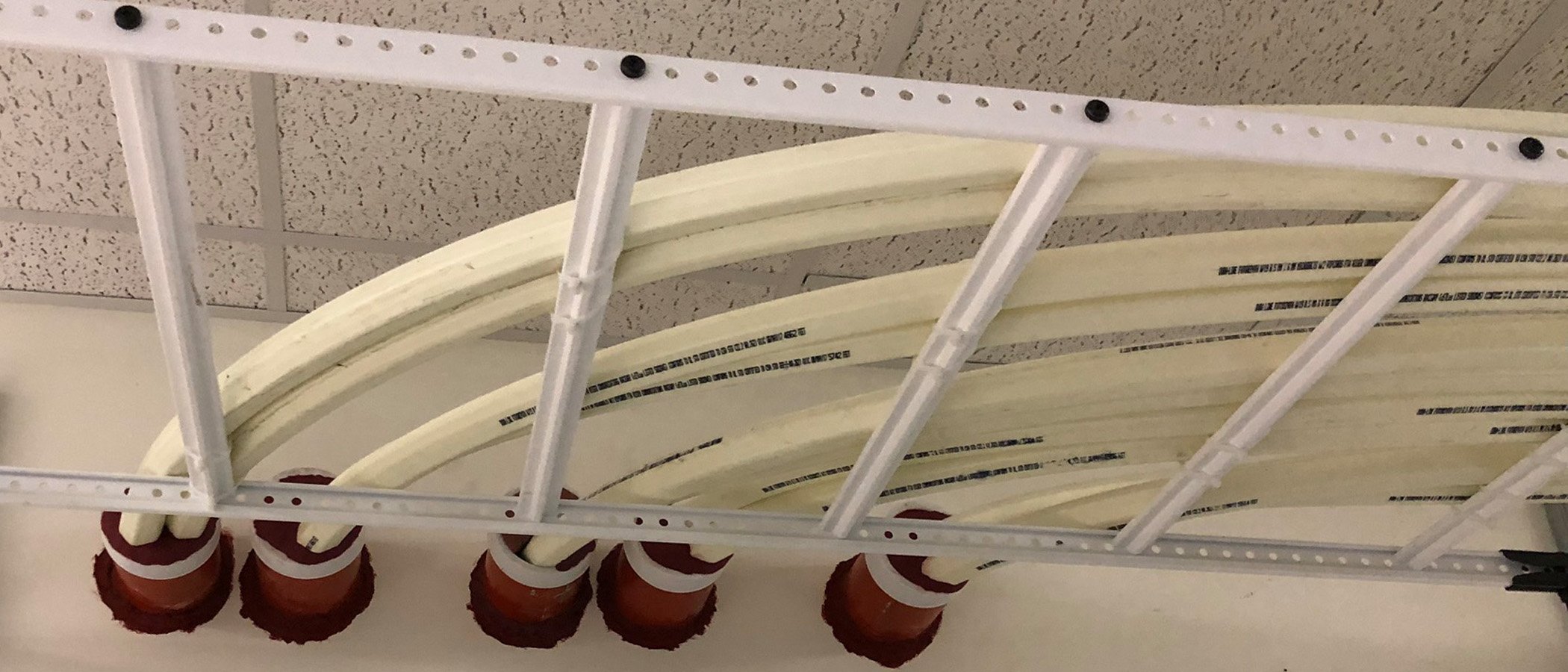

Socles de fixation pour MicroDuct

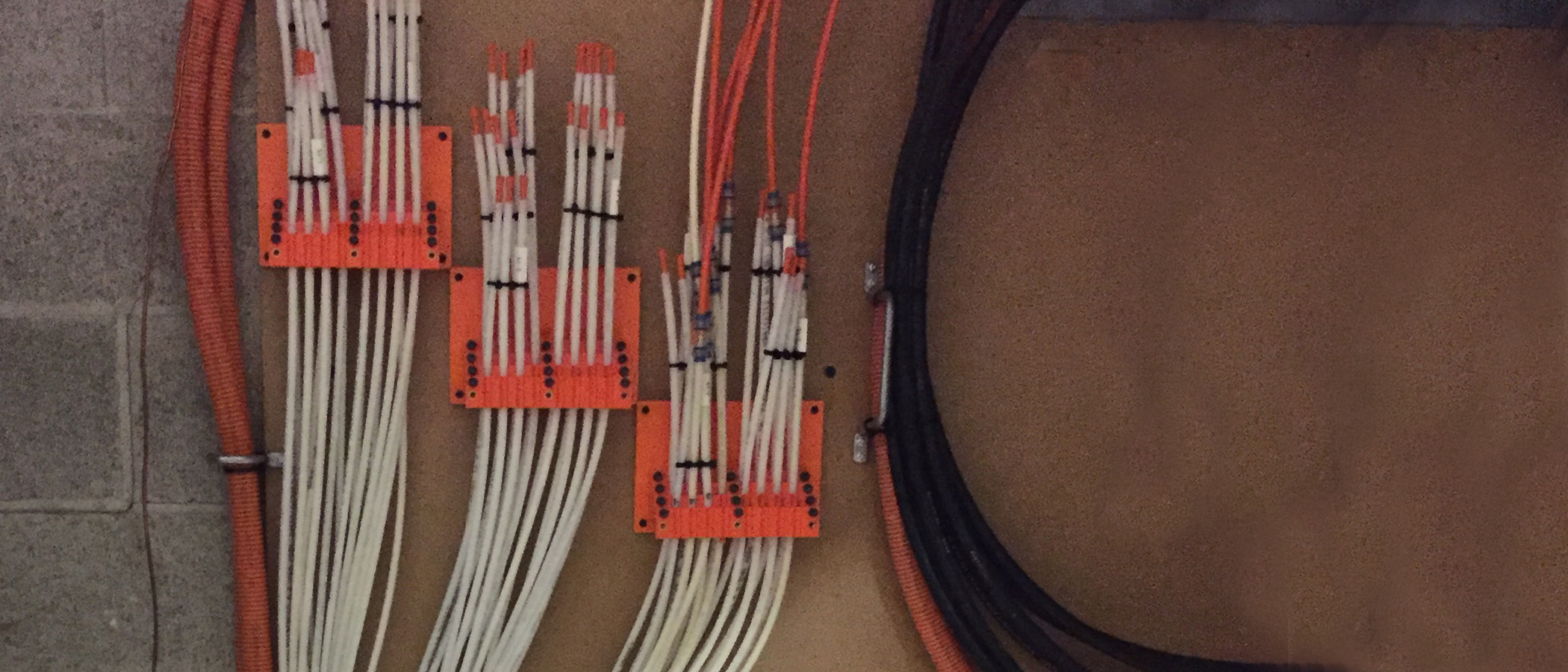

Système modulaire extensible conçu pour organiser plusieurs MicroDucts au niveau de la terminaison.

TERMINAISON DE BOÎTIER POUR COLONNE MONTANTE/PLÉNUM

Utilisez des boîtiers en métal ou en plastique – également connus sous le nom d’unité de distribution de tubes (UDT) – pour protéger les canaux individuels connectés. Les boîtiers doivent être d’une taille adéquate pour permettre la flexion/la mise en boucle des MicroDuct dans les limites de rayon de courbure minimales. L’utilisation des connecteurs de terminaison appropriés pour les MicroDucts regroupés dans une gaine est nécessaire afin d’éviter leur endommagement. Les connecteurs à emboîtement utilisés pour les joindre doivent être de nature claire et échelonnés, si possible, sur les sections droites du MicroDuct.
