Instalacje dzielone

Podział większych pustych przewodów i kanałów należy rozważyć w sytuacjach, gdy istnieje ograniczona liczba dodatkowych przewodów/kanałów, które są w stanie sprostać obecnym lub przyszłym potrzebom związanym z rozbudową światłowodów lub gdy mogą wystąpić określone problemy związane z dodatkową pojemnością światłowodów.

ZASTOSOWANIA

Inteligentne miasta

Cellular / DAS

Long Haul

Renewable Energy

Fiber Optic Sensing

OBLICZANIE DODATKOWEJ WYDAJNOŚCI

Należy zwrócić uwagę na wielkość i liczbę dodatkowych kanałów - zarówno konwencjonalnych, jak i typu MicroDuct - które mogą być instalowane w pustym kanale lub pustej rurze. Ogólna zasada mówi, aby nie przekroczyć 70 procent wskaźnika wypełnienia (średnica zewnętrzna wiązki podzielona przez średnicę wewnętrzną kanału lub rury x 100).

Wiele ścieżek

Aby uzyskać odpowiednie zagęszczenie włókien, mikrokanały typu MicroDuct można zainstalować w istniejących, większych kanałach. Rury kablowe mają zazwyczaj przynajmniej 2 cale. Kanały typu MicroDuct można umieszczać w większych rurach, lecz w ramach jednej instalacji. Można użyć różnych kolorów mikrokanałów typu MicroDucts do łatwej identyfikacji.

FuturePath do podziału kanałów

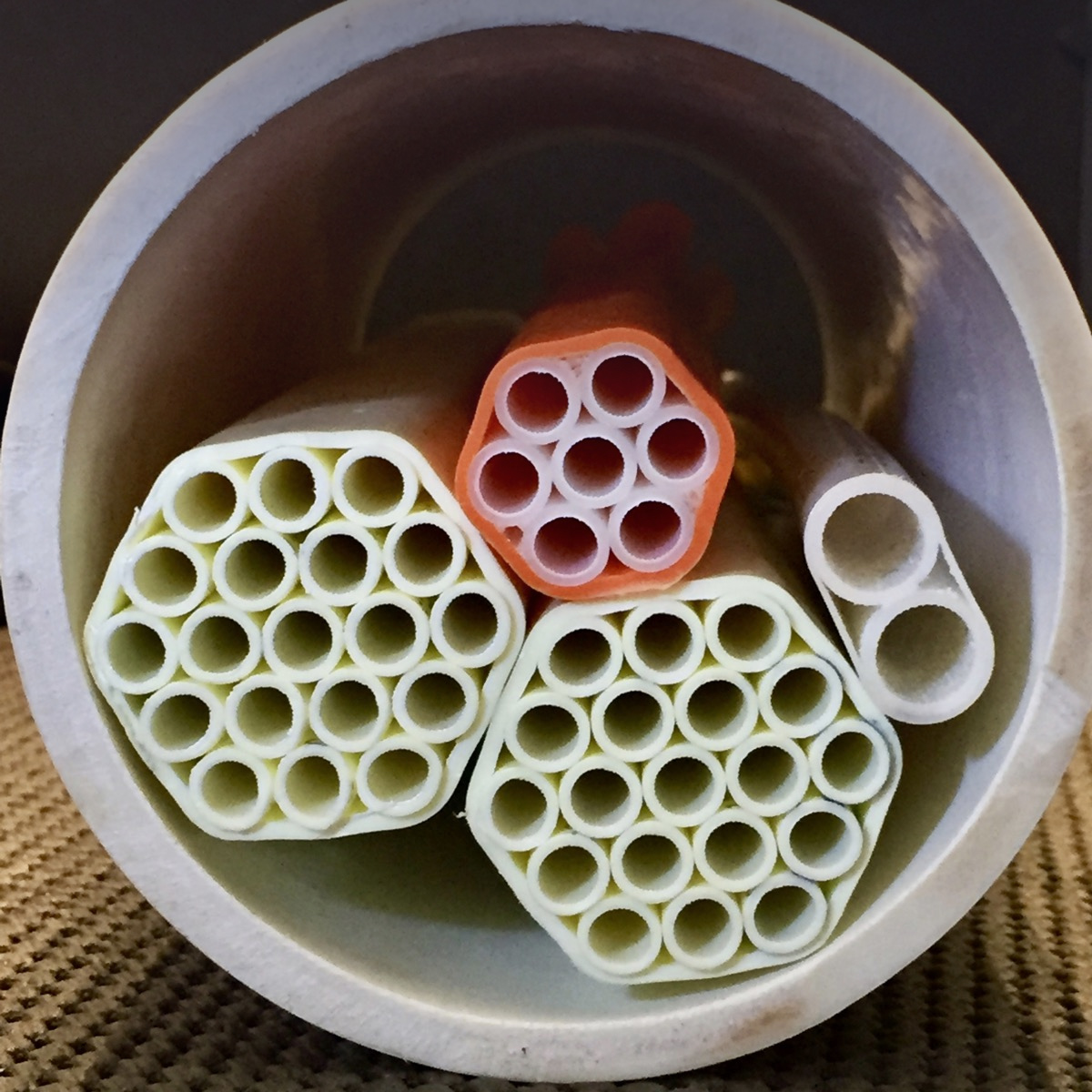

Dwie konfiguracje, 7-kierunkowa i 4-kierunkowa, kanałów FuturePath Armored, są umieszczone w tym 4-calowym kanale w celu uporządkowania i zapewnienia wielu ścieżek dla kabli światłowodowych.

Torowiska wewnętrzne

W tym podziemnym systemie kanałów 4-calowych, zostały umieszczone produkty Multiple FuturePath w celu zapewnienia indywidualnych ścieżek dla światłowodów.

Dołączenie do FuturePath

W tym punkcie dostępowym łatwo jest połączyć poszczególne mikrokanały typu MicroDuct w ramach FuturePath. Połącz oznaczone kolorami kolorowe mikrokanały typu MicroDuct za pomocą mikrozłączek MicroCouplers Dura-Line. Takie mikrozłączki tworzą wodoszczelne i nieprzepuszczające powietrza połączenie, idealne do wdmuchiwania kabli światłowodowych.

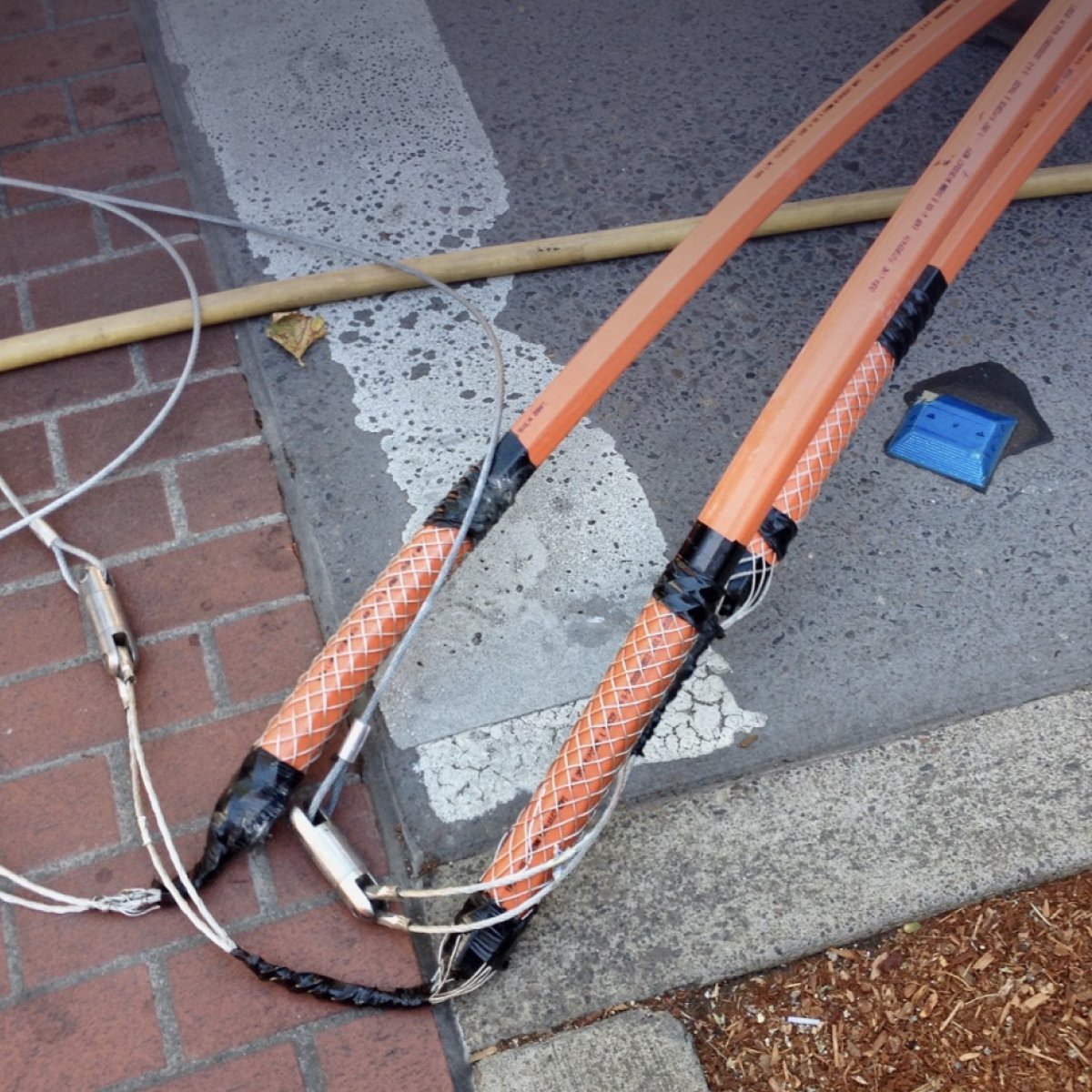

-SPRZĘT DO WCIĄGANIA DODATKOWYCH KANAŁÓW HDPE

Należy stosować odpowiednie przyrządy do ciągnięcia i nie przekraczać maksymalnej wartości wytrzymałości na rozciąganie kanałów. Aby uzyskać maksymalny luz przy wprowadzaniu i ograniczyć skręcanie kanałów, należy stosować połączenia obrotowe - przymocowane do każdego kanału i głównej liny ciągu - oraz zawieszenia linowe. Do kanału (kanałów) mocowane są albo gwintowane korki z uchwytem, albo zaciski z siatką drucianą. W przypadku jednoczesnego umieszczania kanałów o różnych rozmiarach, maksymalną siłę naciągu należy ograniczyć do siły naciągu określonej dla kanału o najniższej dopuszczalnej maksymalnej sile naciągu.

UMIESZCZANIE MIKROKANAŁÓW TYPU MICRODUCT DO PODZIAŁU RUR

W przypadku dzielenia rur HDPE (zazwyczaj o średnicy wewnętrznej od 1 do 2 cali), poszczególne mikrokanały można wciągać lub wdmuchiwać do pustego kanału. Aby uzyskać lepsze wyniki instalacji, przy ciągnięciu lub wdmuchiwaniu należy stosować odpowiednie środki smarne.

Korzystanie z FuturePath jest bardziej praktyczne w przypadku większych rur. Pojedyncze lub liczne wiązki FuturePath w podobnych lub różnych konfiguracjach rur mogą być wciągane przy użyciu konwencjonalnych urządzeń do ciągnięcia, w tym połączeń obrotowych, zacisków z siatką drucianą i zawiesi wzdłużnych lin stalowych. Po umieszczeniu, należy użyć przezroczystych złączek wtykowych do łączenia mikrokanałów typu MicroDuct we wszystkich miejscach dostępu.
