Instalacje wewnętrzne

W przypadku, gdy kable światłowodowe i mikrokable MicroCables są prowadzone w mikrorurach HDPE - pozwalając na przemieszczanie, dodawanie i zmiany - w pomieszczeniach mieszkalnych, wówczas rura lub mikrorura typu DuraMicro musi spełniać określone wymagania w zakresie palności , oraz w zakresie stosowania w takich pomieszczeniach mieszkalnych (LSHF).

ZASTOSOWANIA

Multiple Dwelling Units

Inteligentne miasta

Przykład środowiska szpitalnego

Do modernizacji sieci szpitalnej, które mogą być bardzo uciążliwe dla opieki nad pacjentem, stosuje się kanały typu Riser (pionowe), Plenum (z komorami rozprężnymi) lub LSHF (z niskodymowych materiałów bezhalogenowych). Produkty DuraMulti LSHF pozwalają na umieszczenie światłowodów już dziś i łatwą ich rozbudowę w przyszłości, oraz znacznie ograniczają związane z tym koszty wymiany lub modernizacji światłowodów.

Dystrybucja wewnętrzna

FuturePath Riser wchodzący do skrzynek dystrybucyjnych MicroDuct. Obudowy DuraMulti Enclosure Connectors zapewniają bezpieczny punkt wejścia.

Skrzynki dystrybucyjne

Skrzynki dystrybucyjne typu MicroDuct Distributon Box zapewniają punkt dostępowy do trasowania i przekierowywania światłowodów w razie potrzeby. Obudowy FuturePath Enclosure są oznakowane na potrzeby dobrego uszczelnienia konfiguracji FuturePath. Przy łączeniu mikrorur typu DuraMicro LSHF w konfiguracjach DuraMulti LSHF, złączki należy ułożyć przemiennie, aby ograniczyć ich zagęszczenie.

Przejścia

Łatwo jest przejść z wersji pionowej (Riser) do komór rozprężnych (Plenum), łącząc mikrorury typu DuraMicro w obudowie Enclosue Box. Znamionowe kable światłowodowe mogą być łatwo wdmuchiwane od końca do końca, bez połączeń.

Wdmuchiwanie światłowodów

Kabel światłowodowy można łatwo wprowadzić do mikrorury DuraMicro poprzez wdmuchiwanie. W niektórych przypadkach, wdmuchiwanie może być „zasilane” za pomocą bezprzewodowej wiertarki.

Przygotowanie mikrokabli typu MicroCable

MicroCable można dla ułatwienia umieszczać w układzie „figure-8”.

Wyznaczanie tras

Mikrorura typu Riser MicroDuct przymocowany do ściany.

Wsporniki montażowe dla mikrokanałów typu Microduct

Możliwy do rozbudowania system modułowy przeznaczony do uporządkowania wielu mikrokanałów przy urządzeniu końcowym.

ZAKOŃCZENIE OBUDOWY WERSJI RISER/PLENUM

Do ochrony poszczególnych podłączonych przewodów należy stosować obudowy metalowe lub plastikowe - zwane również rozdzielaczami rurowymi (TDU) - w celu zabezpieczenia poszczególnych kanałów. Obudowy muszą mieć odpowiednie rozmiary, aby umożliwić zginanie/zwijanie mikrorur typu DuraMicro w granicach minimalnego promienia gięcia. Aby uniknąć uszkodzenia mikrorur w wiązkach znajdujących się pod osłoną, należy użyć odpowiednich złączy zaciskowych. Złączki wciskowe stosowane do ich łączenia powinny być przezroczyste i w miarę możliwości, być instalowane na prostych odcinkach mikrorur.

ORGANIZOWANIE WEWNĘTRZNYCH ŚCIEŻEK PIONOWYCH/Z KOMORAMI ROZPRĘŻNYMI

Gdy osłona DuraMulti zostanie zdjęta dla ułatwienia prowadzenia oddzielnych mikrorur typu DuraMicro w poziomie i w pionie na ścianach wewnętrznych, dla organizacji należy użyć wsporników, aby poprowadzić mikrorury typu DuraMicro w sposób schludny i uporządkowany. Aby móc wykonać pierwszy rząd do ośmiu mikrorur typu DuraMicro, wraz z płytą podstawową zawierającą jeden wspornik należy zainstalować dodatkowy wspornik. W razie potrzeby można zamontować dodatkowe wsporniki dla dodatkowych rzędów.

rekomendowane produkty

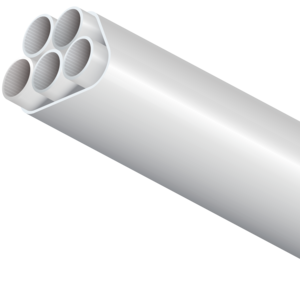

MicroDucts LSHF (DuraMicro LSHF)
