Zwielokrotnianie instalacji

W przypadku podziemnych rur i kanałów, które są na granicy, jeśli chodzi o ilość zainstalowanych kabli lub bliskie tej granicy, alternatywą dla usuwania kabli w celu uwolnienia miejsca w kanale jest wykorzystanie dodatkowej przestrzeni poprzez zastąpienie istniejącego kabla mikrokanałami typu MicroDuct.

ZASTOSOWANIA

Inteligentne miasta

Cellular / DAS

Long Haul

PROCES NADKŁADANIA

W zależności od dostępnego miejsca, jeden lub więcej mikrokanałów typu MicroDuct może zostać wciągnięty do zajmowanego kanału lub może zostać umieszczony za pomocą systemów wdmuchiwania. Następnie, MicroCables można w razie potrzeby wdmuchać do mikrokanałów MicroDuct.

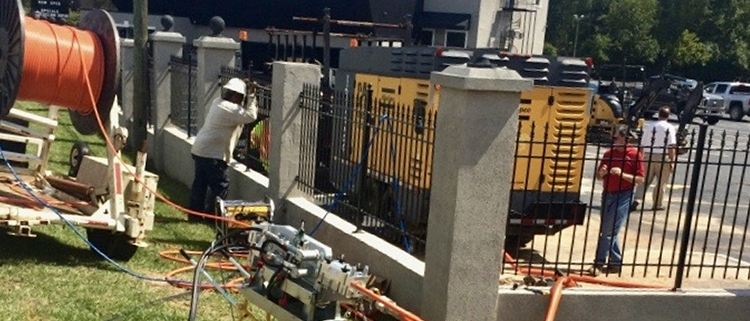

Konfiguracja ustawień

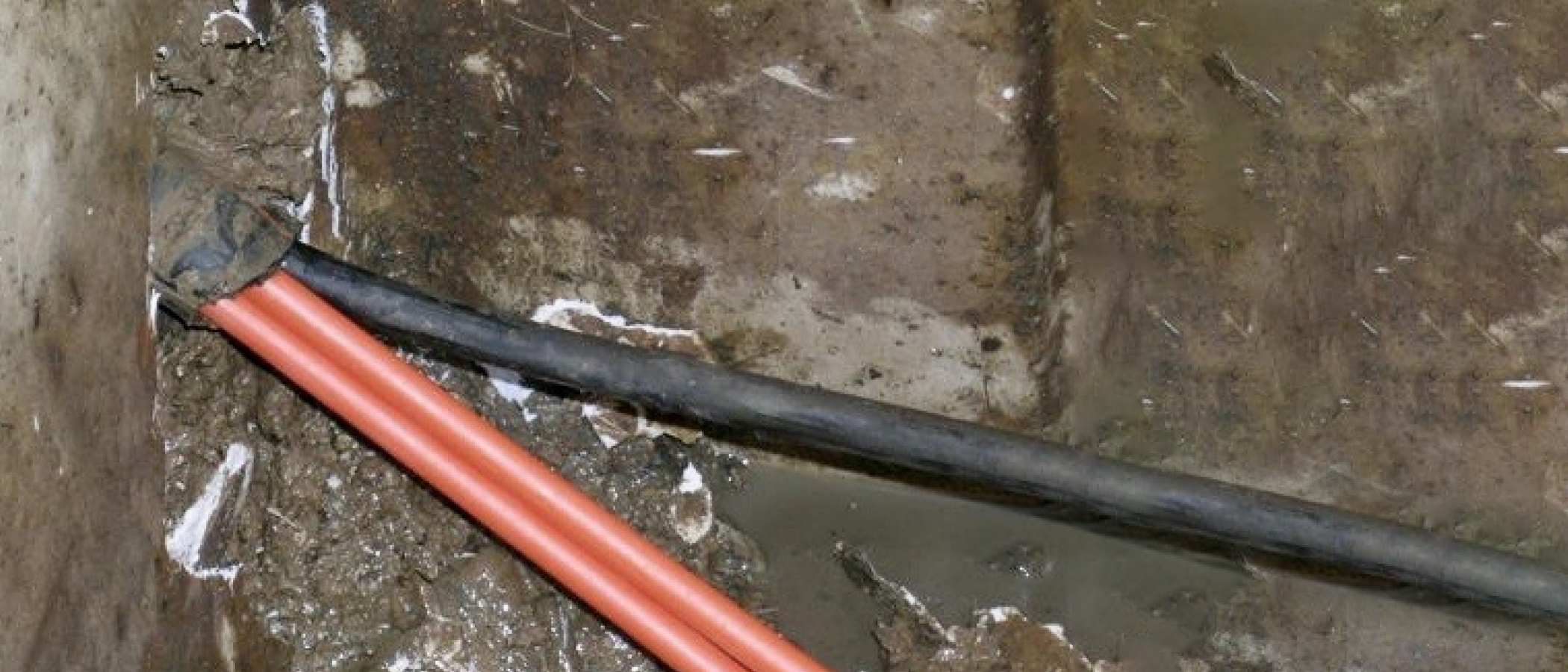

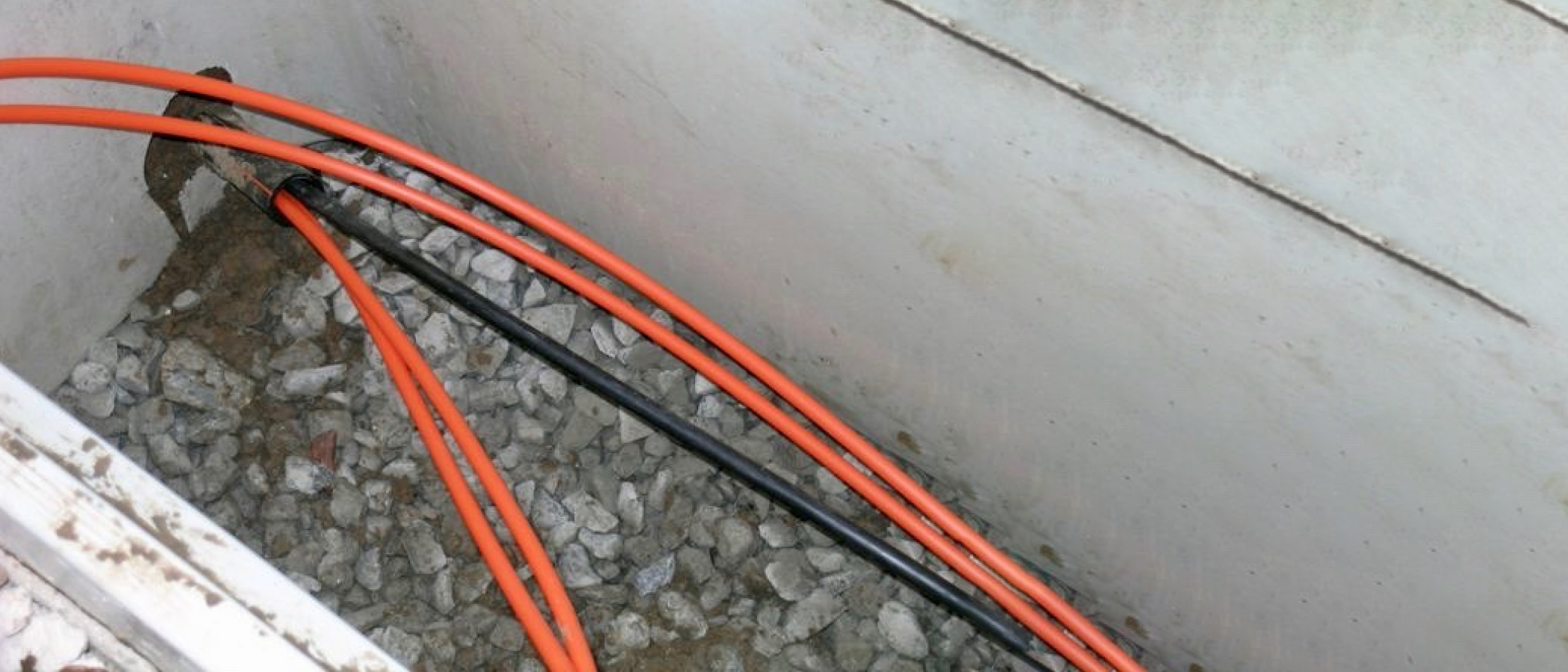

Aby stworzyć dodatkowe miejsce w zatłoczonych obszarach, jeden lub więcej mikrokanałów typu MicroDuct można wdmuchać pod ciśnieniem do istniejących rurociągów. Nowo umieszczone ścieżki mogą pomieścić nowe kable światłowodowe w celu zwiększenia przepustowości sieci.

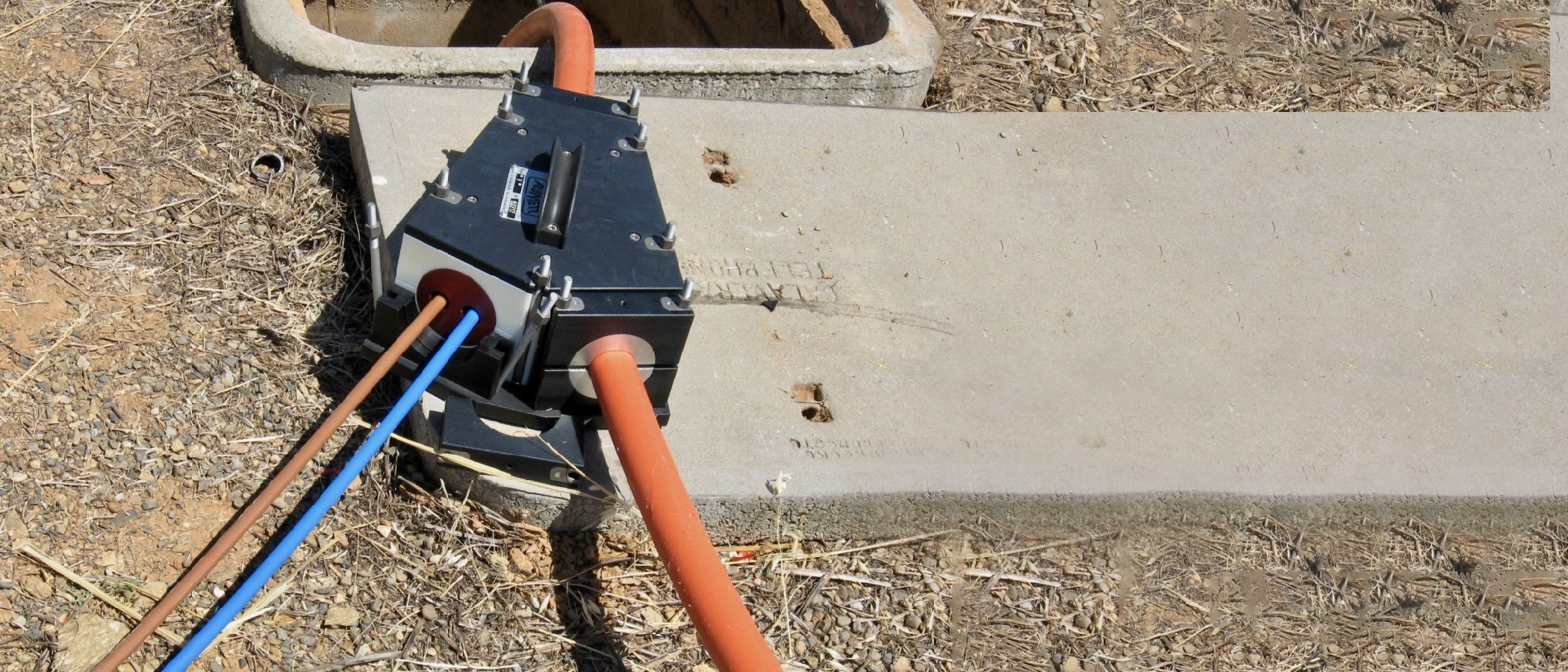

Ustawianie typu Y

Specjalny „y-block” służy do umieszczania mikrokanałów typu MicroDuct wewnątrz kanału umieszczonego pod ziemią, „nad” istniejącymi kablami. Przy dokładnym ustawieniu, mikrokanalizacja typu Microduct może zostać zainstalować bez uszkodzenia istniejących kabli.

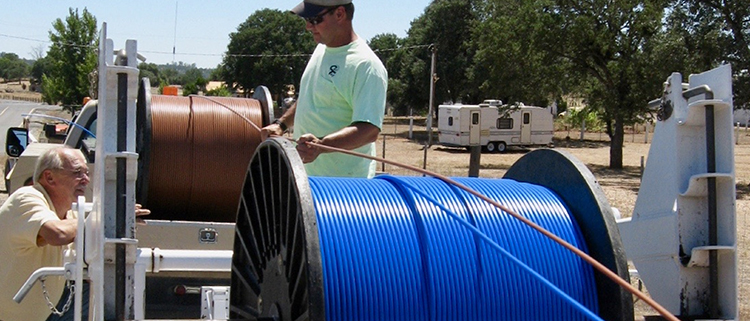

Umieszczanie mikrokanałów typu Microduct z bębna

Przy nadkładaniu, mikrokanały typu Microduct mogą być umieszczane za urządzeniem do wdmuchiwania, dla efektywnej instalacji.

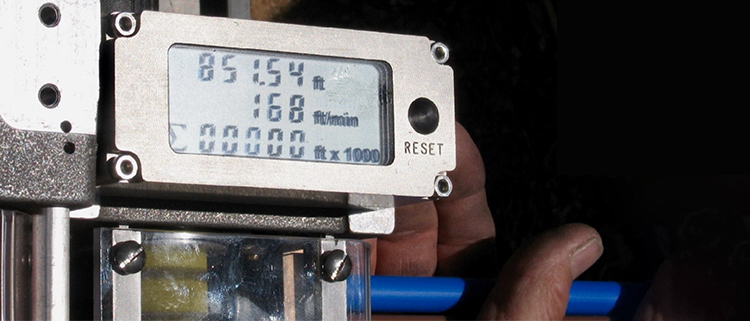

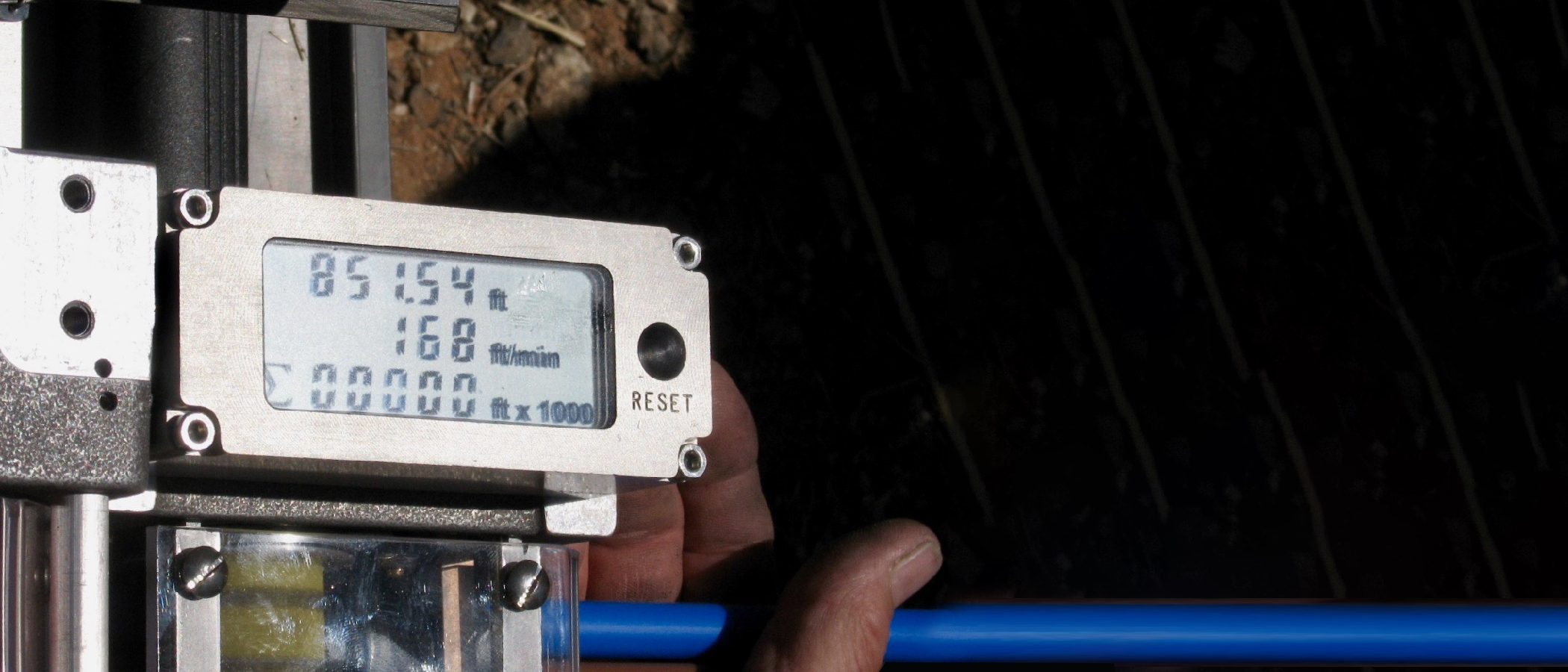

Szybkość instalacji

Mikrorury typu MicroDuct można wdmuchać podciśnieniowo szybko i sprawnie, w zależności od trasy i stanu istniejącego kanału.

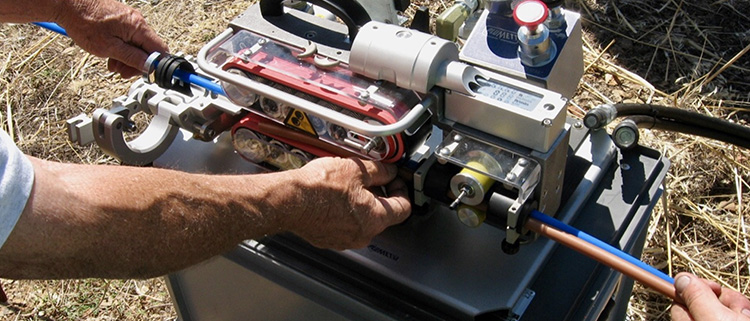

Optymalizacja sprzętu do wdmuchiwania

Konfiguracja jest najtrudniejszym etapem w procesie nadkładania. W zależności od wielkości instalowanego kanału i mikrokanałów typu MicroDucts, potrzebne są specjalne uszczelki, y-bloki i części.

METODA ZWIELOKROTNIANIA PRZEZ WCIĄGANIE DLA STARYCH SYSTEMÓW KANAŁÓW KABLOWYCH

Gdy większe, starsze kanały, np. z PCW , są zajęte jednym lub kilkoma kablami, ale mają wystarczająco dużo miejsca, aby pomieścić dodatkowe kanały MicroDuct, wówczas mikrorurki MicroDuct pojedyncze lub w wiązkach mogą zostać wciągnięte z zastosowaniem konwencjonalnych metod zaciągania w celu zwiększenia pojemności zajmowanego kanału.

INSTALACJA POPRZEZ WDMUCHIWANIE

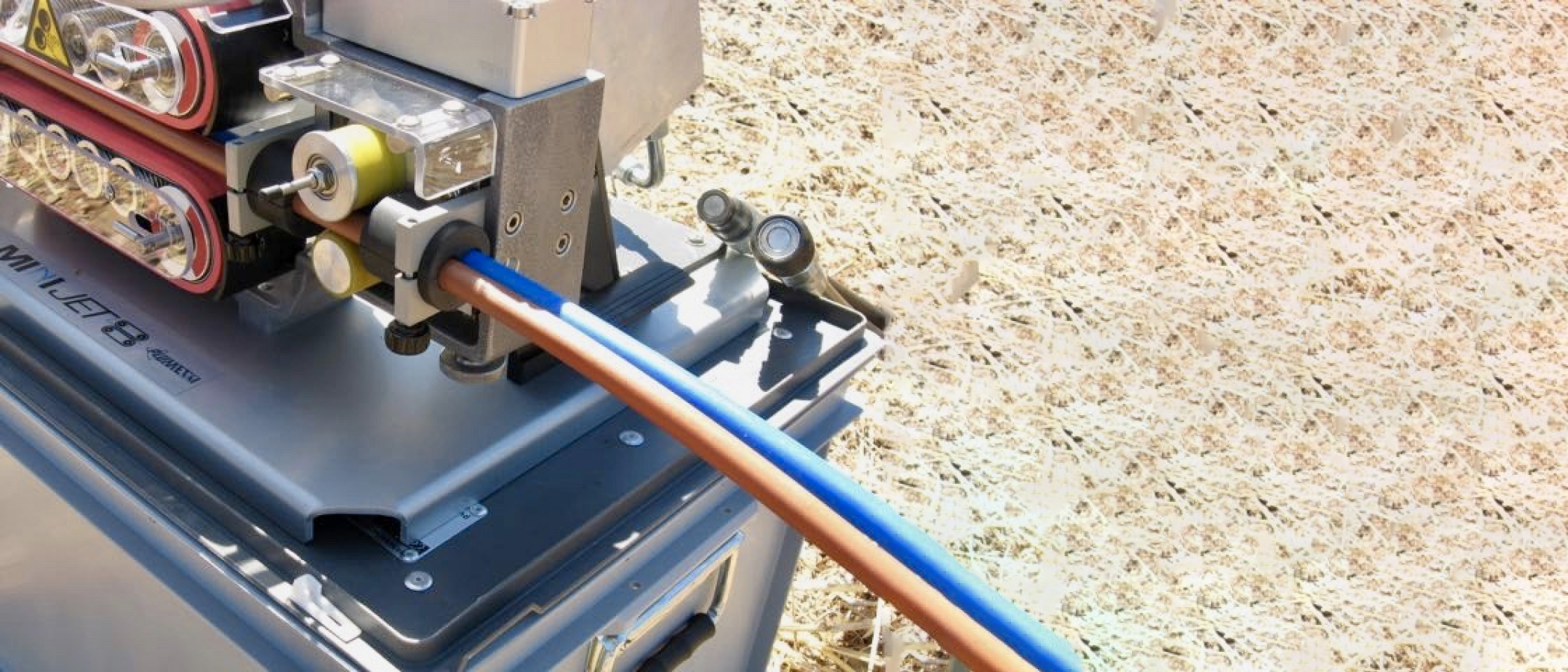

W sytuacjach, gdy w typowej instalacji z HDPE, znajduje się pojedynczy kabel światłowodowy, jeden lub większa liczba mikrokanałów typu MicroDuct o odpowiedniej wielkości może zostać wprowadzona do zajmowanego kanału za pomocą specjalnego adaptera Y-Block w celu odizolowania i uszczelnienia obecnego kabla w kanale. Następnie, dodatkowy mikrokanał/dodatkowe mikrokanały można umieścić w rurociągu za pomocą sprężonego powietrza i urządzenia jezdnego do wdmuchiwania powietrza wyposażonego w pasy wielorowkowe do zainstalowania wielu mikrokanałów typu MicroDuct. Przy jednoczesnej instalacji więcej niż jednego mikrokanału, ważne jest, aby ich zakończenia były wolne i nie były ze sobą łączone.

rekomendowane produkty

MicroDucts HDPE (DuraMicro HDPE)

Wykonane z polietylenu o wysokiej gęstości (HDPE). Zakres rozmiarów średnicy zewnętrznej od 5 mm do 16 mm. Odporność na ciśnienie do 15 barów. Dostępne w 13 nieprzezroczystych kolorach z palety RAL zgodnych z normą IEC 304 Dostępne w wersji bezbarwnej z paskami w 13 nieprzezroczystych kolorach. Na prośbę zostaną przekazane specyfikacje szczegółowe.
